ISO9001 Dodatki z węglika spiekanego Proszek z węglika spiekanego

Dodatki z węglików spiekanych, węglik metalu, inhibitor cząstek w węgliku spiekanym WC-Co, stały roztwór węglika spiekanego

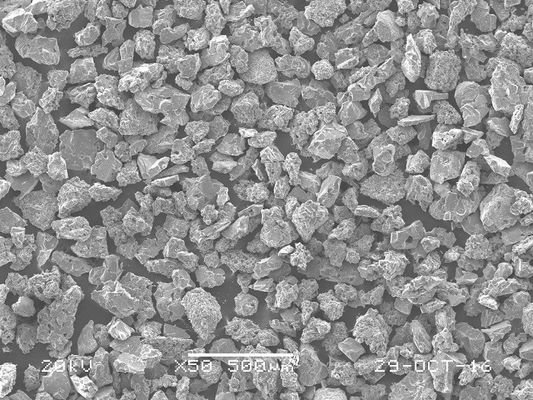

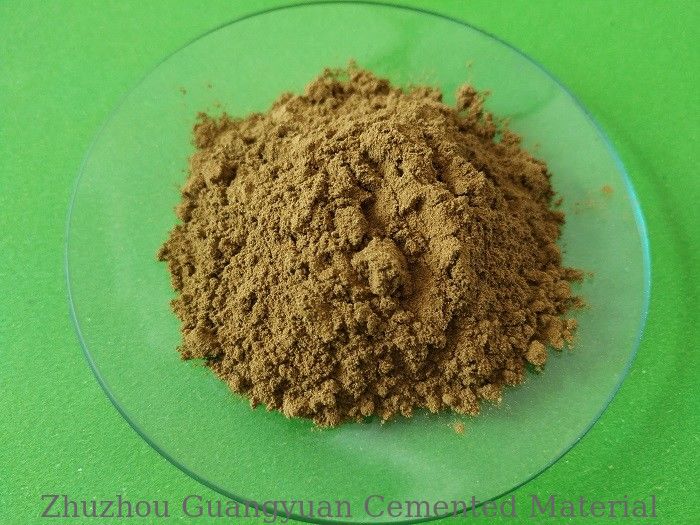

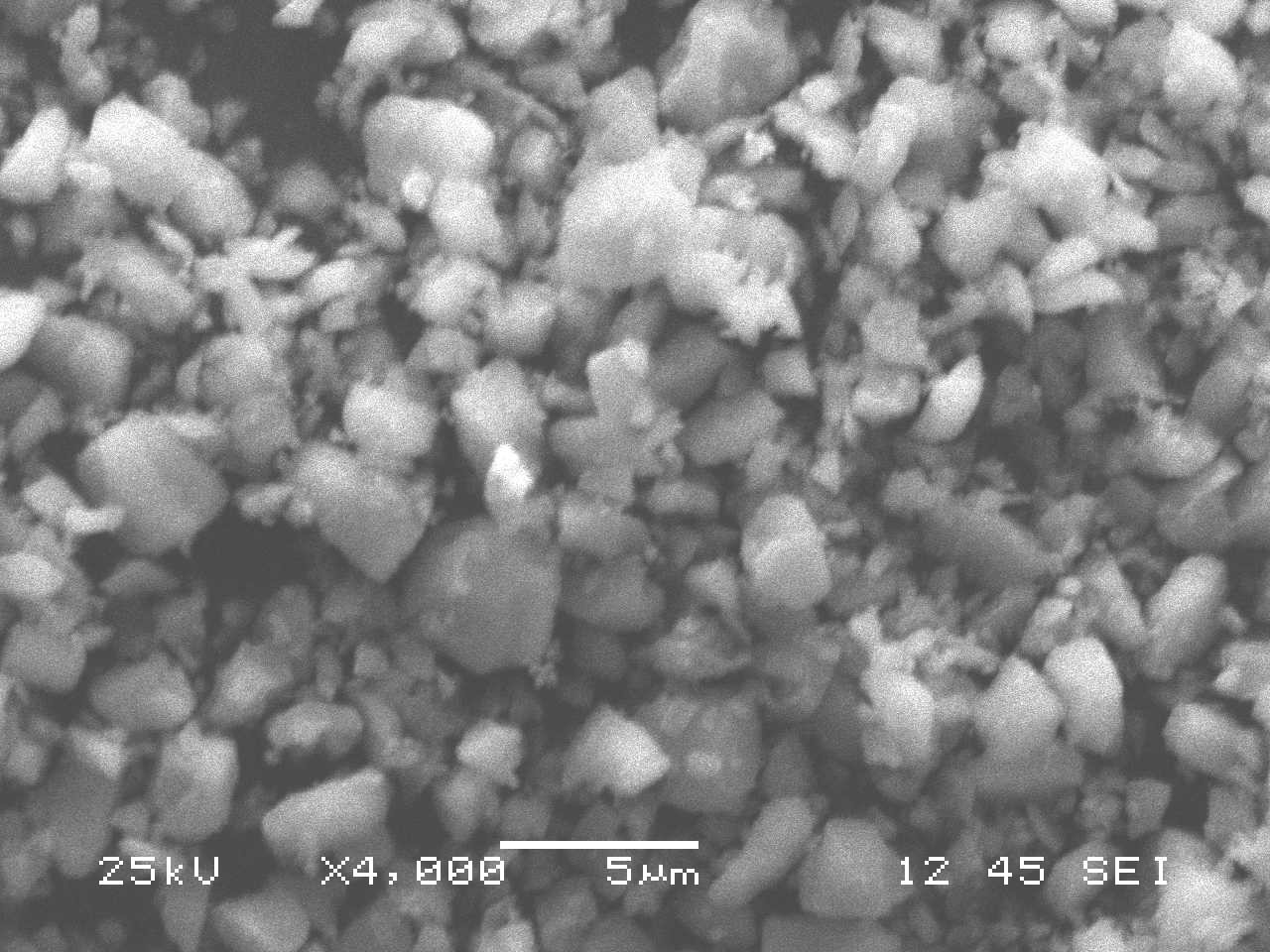

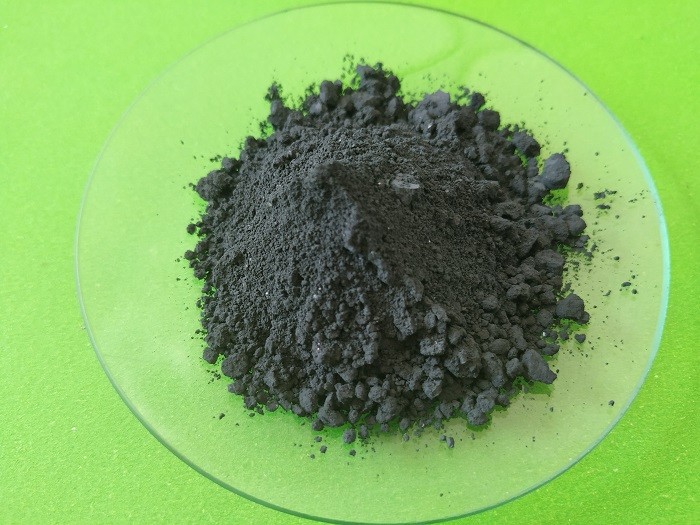

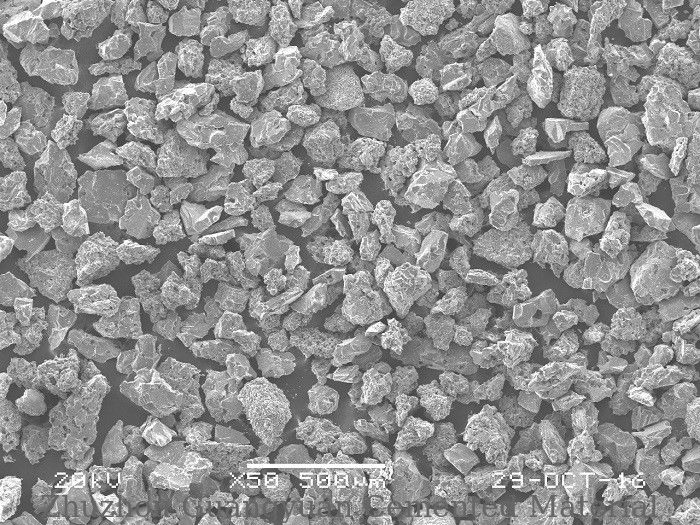

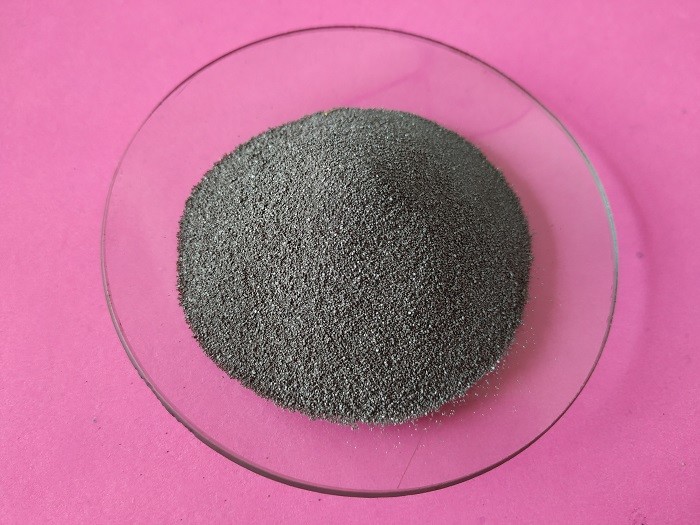

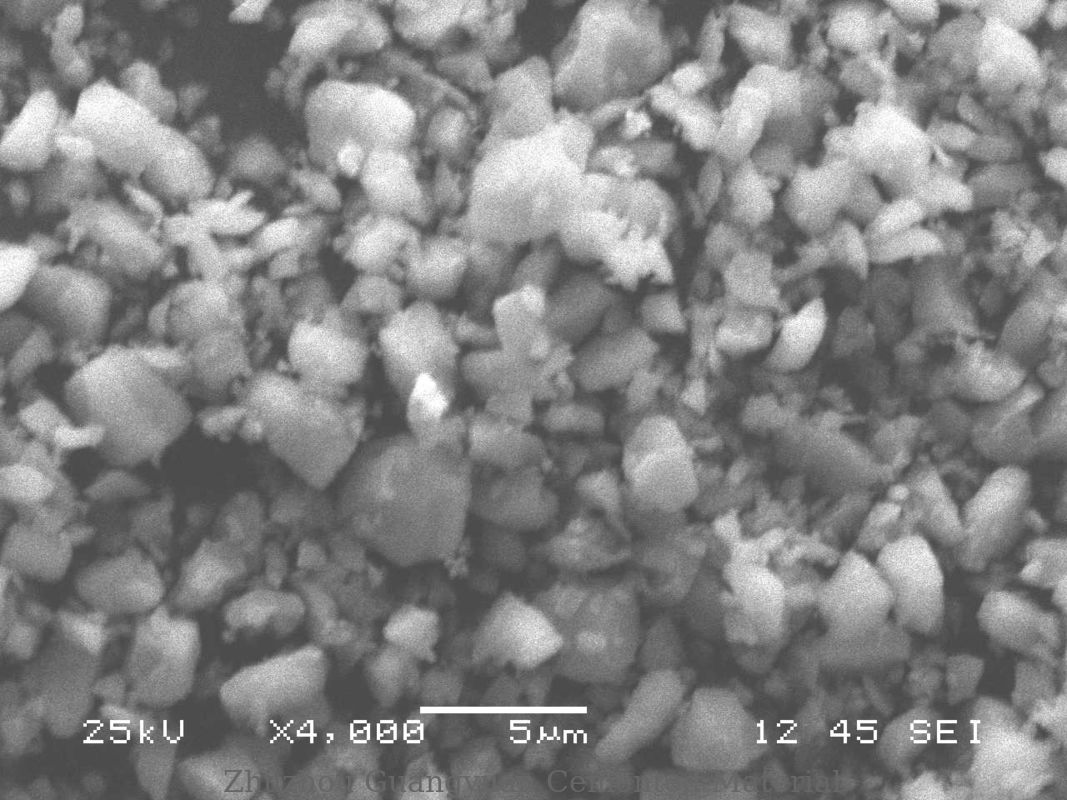

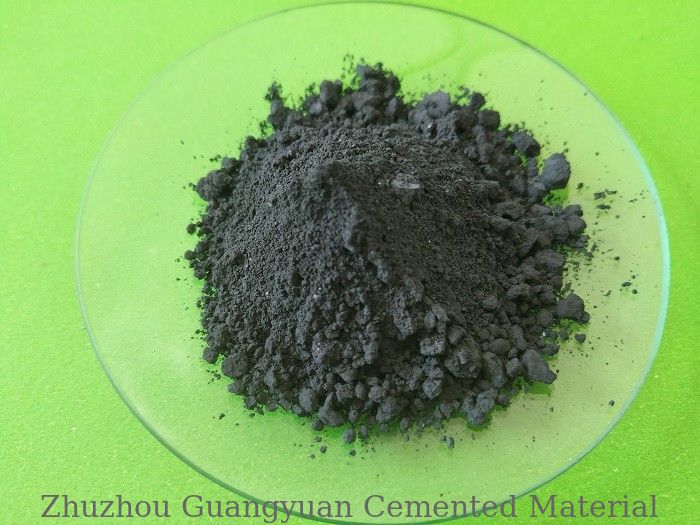

Aby skutecznie kontrolować proces spiekania ziaren WC, które rosną, uzyskaj wysoką wytrzymałość i wysoką twardość ultradrobnego węglika spiekanego za pomocą skaningowej mikroskopii elektronowej (sem), maszyny do rozciągania i miernika twardości Rockwell do badania różnych frakcji masowych i stosunku VC / Cr3C2 i temperatura spiekania na ultradrobnym ziarenku WC inhibitory wzrostu ziarna Węglik spiekany WC-Co w mikrostrukturze i właściwościach mechanicznych udarności, w połączeniu z wynikami badań ultradrobnego węglika spiekanego, są analizowane w mechanizmie inhibitora wzrostu ziarna VC / Cr3C2.Wyniki pokazują, że przy dodaniu odpowiedniej ilości inhibitora wzrostu ziaren VC / Cr3C2 w bardzo drobnych węglikach spiekanych WC o rozkładzie wielkości ziarna nie ma oczywistej grupy Wady tkania, stop ma drobną i jednorodną mikrostrukturę oraz doskonałe właściwości mechaniczne.Gdy inhibitor wzrostu ziarna 0,5% (udział masowy) 0,2% VC / Cr3C2, 1450 ℃ spiekanie przygotowanie ultradrobnego węglika WC - 12 Co wytrzymałość na zginanie 3710 MPa, twardość (HRA) 91,5 VC / Cr3C2 mechanizm inhibitorów wzrostu ziarna: VC główna reakcja z WC generuje stały roztwór (W, V) C zebrany w interfejsie WC / Co, może zmniejszyć powierzchnię rozdziału WC / Co, główny stały roztwór Cr3C2 w fazie spoiwa, prowadzić do rozpuszczalności WC w fazie wiązania Niska.Połączone działanie tych dwóch czynników spowalnia proces rozpuszczania i wytrącania WC w fazie wiązania, hamując w ten sposób wzrost ziaren WC w procesie spiekania.

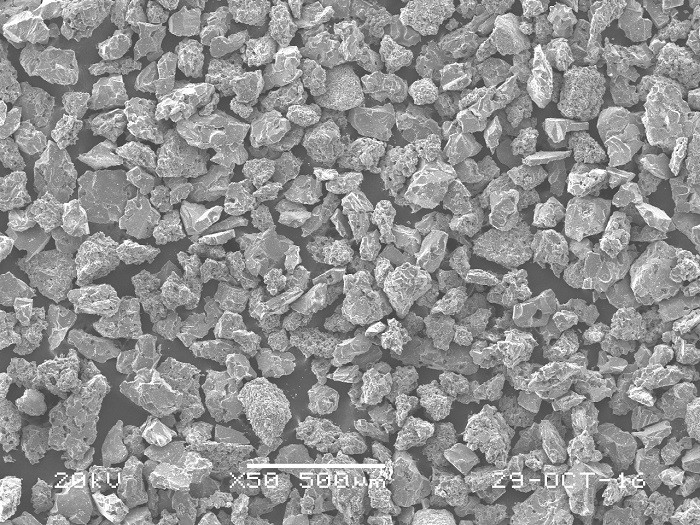

Mamy różne rodzaje węglików metali, w tym węglik tantalupowder (TaC), węglik niobu powder (NbC), węglik tytanupowder (TiC), węglik chromupowder (Cr3C2), węglik wanadupowder (VC), węglik molibdenu powder (MO), i złożony węglik stały roztwórc, obejmująProszek w postaci stałego roztworu węglika tantalu i niobu (Ta + Nb Węglik),Proszek w postaci stałego roztworu węglika wolframu, tytanu i tantalu z chromem (W + Ti + TaWęglik + Cr),Proszek w postaci stałego roztworu węglika wolframu, tytanu i tantalu (niobu) (W + Ti + Ta / Nb Węglik + Cr),Proszek w postaci stałego roztworu węglika wolframu i tytanu (W + węglik Ti).

1. Proszek z węglika tantalu



Stopień		(TaNb) C. 80:20	(TaNb) C. 60:40	(TaNb) C. 90:10	(TaNb) C. 70:30
Główna zawartość %	Ta	71 ± 1,5	56 ± 1,3	84,4 ± 1,5	65,6 ± 1,5
	Nb	20,6 ± 1,0	35 ± 1,3	8,85 ± 1,0	26,6 ± 1,2
	TC	7,2 ± 0,5	8,1 ± 0,5	6,75 ± 0,5	7,8 ± 0,5
	FC	＜ 0,15	＜ 0,15	＜ 0,15	＜ 0,15
Zawartość zanieczyszczeń ％ MAX	Współ	0,15	0,15	0,15	0,15
	Si	0,02	0,02	0,01	0,01
	Fe	0,15	0,15	0,15	0,15
	Ca	0,01	0,01	0,01	0,01
	Glin	0,015	0,015	0,015	0,015
	N	0,20	0,20	0,20	0,20
	S	0,03	0,03	0,03	0,03
	O	0,25	0,25	0,25	0,25
	Ti	0,05	0,05	0,05	0,05
Rozmiar FSS (um)		2,50 ± 1,50	2,50 ± 1,50	2,50 ± 1,50	2,50 ± 1,50









4. Proszek w postaci stałego roztworu węglika wolframu, tytanu i tantalu z chromem.



Stopień		YH1CK	YH2CK	YH3CK
Główny zadowolony %	Ti	19,6 ± 0,5	22,6 ± 0,5	25,1 ± 0,5
	Ta	35,5 ± 0,5	27,0 ± 0,5	20,0 ± 0,5
	TC	9,6 ± 0,2	10,2 ± 0,2	10,6 ± 0,2
	FC	＜ 0,40	＜ 0,40	＜ 0,40
	Cr	0,14-0,22	0,16-0,26	0,14-0,25
	W	saldo	saldo	saldo
Nieczystość ％ MAX	Fe	0.10	0.10	0.10
	Na	0,005	0,005	0,005
	K.	0,005	0,005	0,005
	S	0,03	0,03	0,03
	O	0,30	0,30	0,30
	N	0,25	0,25	0,25
Rozmiar FSS (um)		≤1,0	≤1,0	≤1,0











5.Proszek w postaci stałego roztworu węglika wolframu, tytanu i tantalu (niobu).



Stopień		4K29	4K34	4K11	4K10	YS30	4K12
Główny zadowolony %	Ti	29,4 ± 0,5	35,0 ± 0,5	10,4 ± 0,5	32,0 ± 0,5	26,5 ± 0,5	12,0 ± 0,5
	W	36,0 ± 1,0	-	63,0 ± 1,5	45,5 ± 1,5	saldo	saldo
	TC	11,2 ± 0,2	12,0 ± 0,2	7,8 ± 0,3	12,1 ± 0,3	10,8 ± 0,2	7,8 ± 0,4
	FC	＜ 0,30	0,20 ＜	＜ 0,60	-	＜ 0,30	＜ 0,60
	Ta	22,4-23,4	52,5-53,5	17,6-18,6	＜ 0,30	30,7-31,7	24,0-26,0
	Nb	-	-	-	10,0 ± 0,5	-	-
Nieczystość ％ MAX	Fe	0.10	0.10	0.10	0.10	0.10	0,15
	Na	0,005	0,005	0,005	0,005	0,005	0,005
	K.	0,005	0,005	0,005	0,005	0,005	0,005
	S	0,03	0,03	0,03	0,03	0,03	0,03
	O	0,30	0,30	0,30	0,30	0,30	0,30
	N	0,50	0,50	0,50	0,50	0,50	0,50
Rozmiar FSS (um)		2,5 ± 1,0	2,5 ± 1,0	2,5 ± 1,0	2,5 ± 1,0	2,5 ± 1,0	2,5 ± 1,0











6. Proszek w postaci stałego roztworu węglika wolframu i tytanu



Stopień		4K32	4K40	4K24	4K64
Główna substancja chemiczna skład%	Ti	32 ± 0,5	39,5 ± 1,5	24,0 ± 0,5	63,5 ± 1,5
	W	56,0 ± 1,0	47,0 ± 1,5	65,0 ± 1,5	19,5 ± 1,5
	TC	11,2 ± 0,2	12,4 ± 0,3	10,2 ± 0,5	16,5 ± 0,5
	FC	＜ 0,2	＜ 0,5	＜ 0,4	＜ 0,60
Zawartość zanieczyszczeń ％ MAX	Fe	0.10	0.10	0.10	0,1
	Mo	0.10	0.10	0.10	0.10
	Si	0,005	0,005	0,005	0,005
	Współ	0,05	0,05	0,05	0,05
	Na	0,005	0,005	0,005	0,005
	K.	0,005	0,005	0,005	0,005
	Ca	0,01	0,01	0,01	0,01
	S	0,03	0,03	0,03	0,03
	O	0,30	0,30	0,30	0,50
	N	0,50	0,50	0,50	0,50
Skład fazowy		Jednofazowy	Jednofazowy	Jednofazowy	Jednofazowy
Rozmiar FSS (um)		2,5 ± 1,0	2,5 ± 1,0	2,5 ± 1,0	2,5 ± 1,0







7. Proszek z węglika wanadu



Stopień		FVC-1	FVC-2	FVC-3	VC-C-4
Zawartość zanieczyszczeń % MAX	TC	＞ 16.8	＞ 16.8	＞ 16.8	＞ 16.8
	FC	＜ 1.0	＜ 1.0	＜ 1.0	＜ 0,80
	O	＜ 1,20	＜ 0,50	＜ 0,30	＜ 0,30
	N	0,30	0,40	0,40	0,40
	Fe	0,15	0,15	0,15	0,40
	Ca	0,05	0,05	0,05	0,05
	Glin	0,02	0,02	0,02	0,02
	Si	0,05	0,05	0,05	0,20
	Na	0,01	0,01	0,01	0,01
Rozmiar FSS (um)		1,0 ± 0,20	1,5 ± 0,5	3,0 ± 1,0	-
Rozmiar sita VC-C-4 (oczko)		-60 / + 325, -100 / + 200, -200 / + 325, -325 (do negocjacji)

8. Proszek azotku węglika tytanu

9. Proszek azotku tytanu

10. Proszek węglika chromu

11. Proszek z węglika tytanu

12. Proszek z węglika molibdenu
