Proszek z węglika spiekanego, wolfram-tytan-tantal / Nb, dodatek węglika spiekanego, materiał CK

Materiał: Proszek z węglika spiekanego (materiał CK)

1. Proszek w postaci stałego roztworu węglika tantalu i niobu.

2.Proszek w postaci stałego roztworu węglika wolframu, tytanu i tantalu z chromem.

3.Proszek w postaci stałego roztworu węglika wolframu, tytanu i tantalu (niobu).

4. Proszek w postaci stałego roztworu węglika wolframu i tytanu

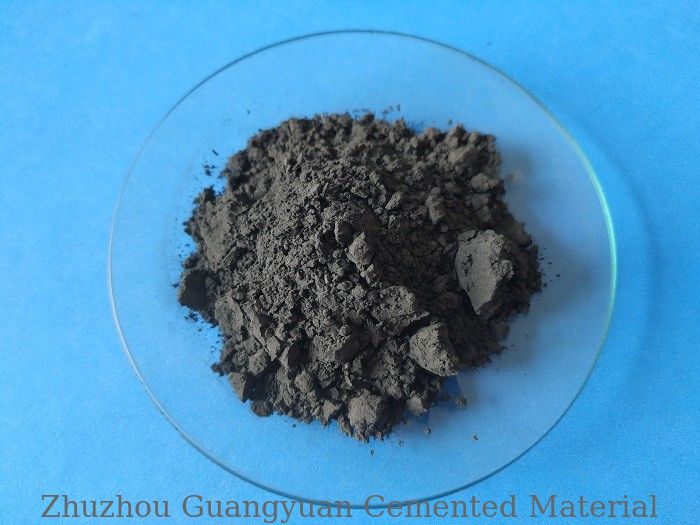

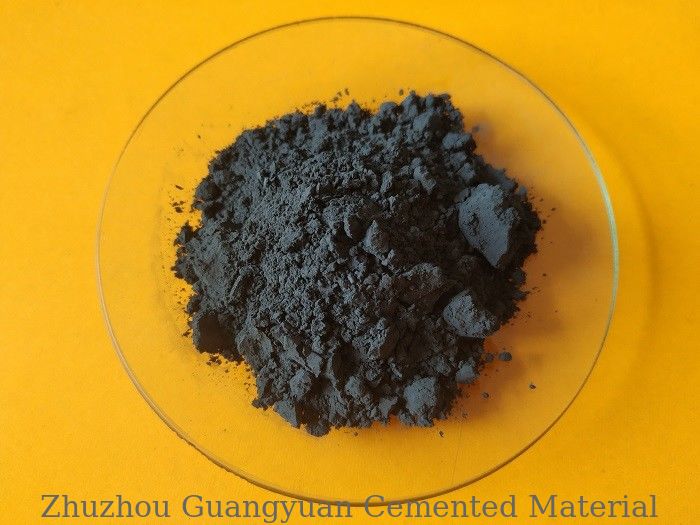

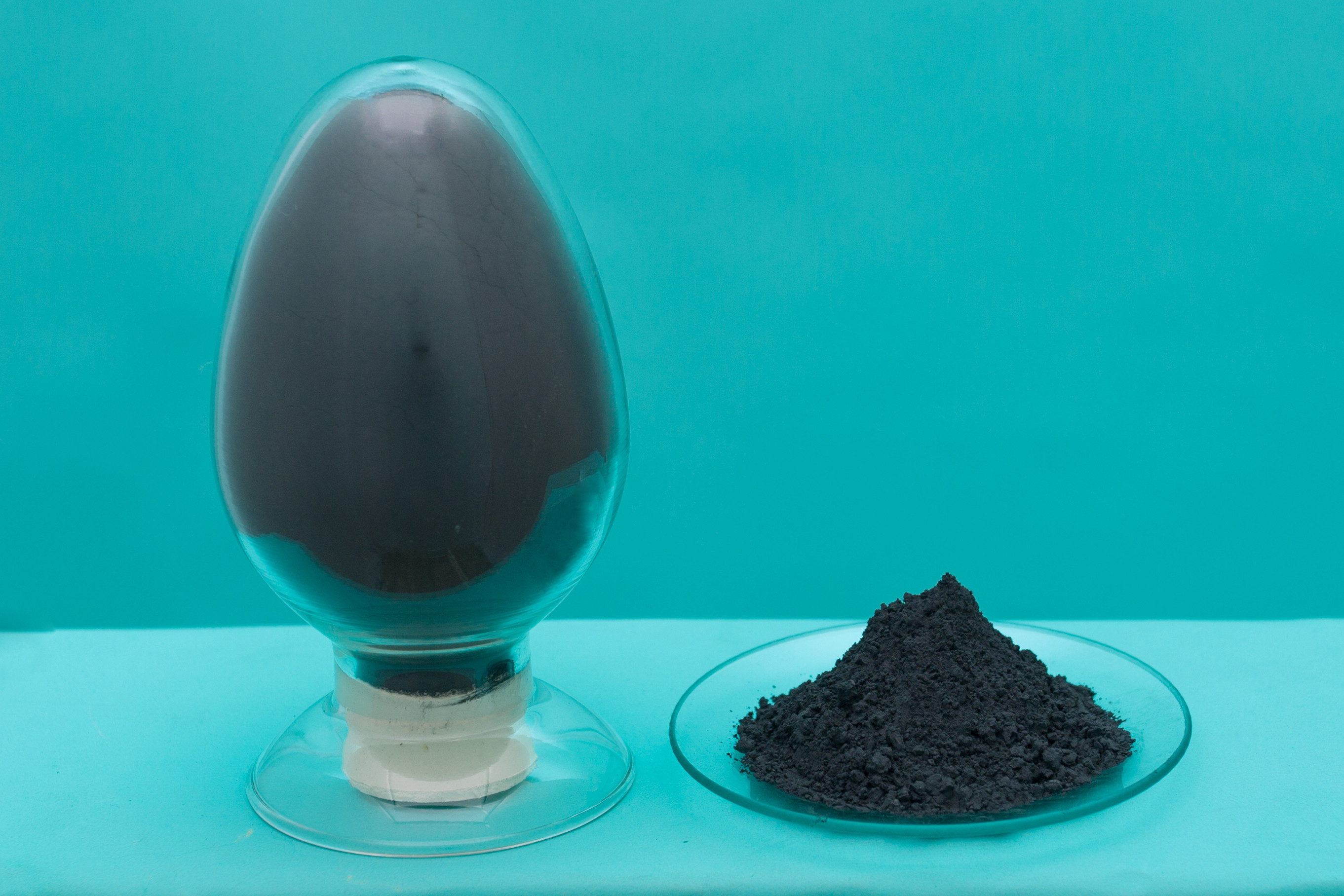

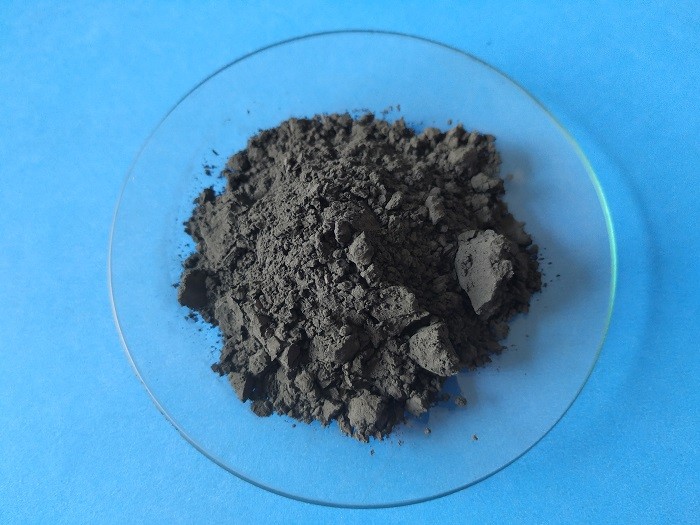

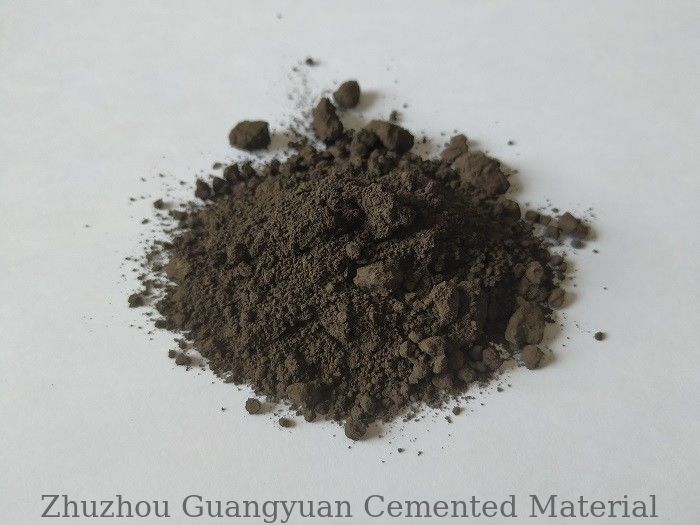

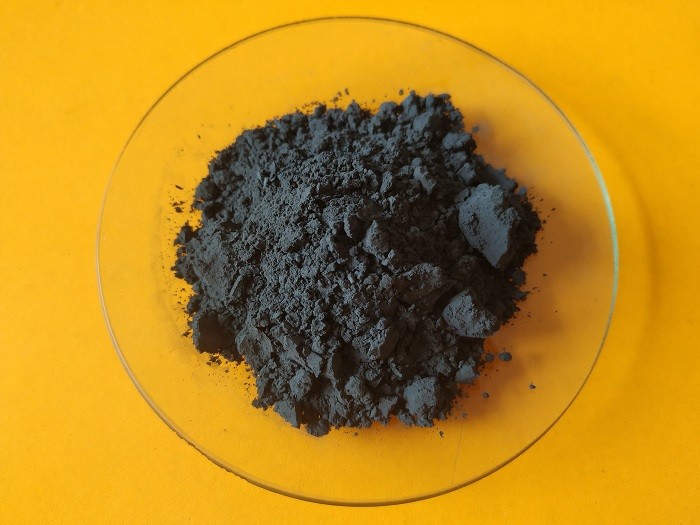

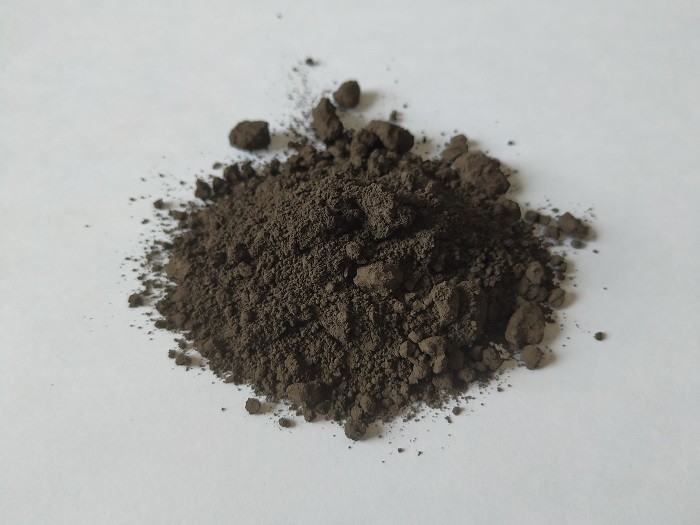

Wygląd: Ciemnoszary proszek.

Zastosowanie: Do węglika spiekanego, dodatku cerametu i natryskiwania cieplnego.

CK Material Cemented Compound Carbide Solid Solution Powder 0

CK Material Cemented Compound Carbide Solid Solution Powder 1

CK Material Cemented Compound Carbide Solid Solution Powder 2

Charakterystyka: Proszek z węglika spiekanego, który ma wysoką temperaturę topnienia, wysoką twardość, wysoką odporność na zużycie, doskonałe właściwości przeciwdziałające wiązaniu, utlenianie i zużycie, i jest szeroko stosowany w obróbce wyrobów z węglików spiekanych.

Specyfikacja:

1. Proszek w postaci stałego roztworu węglika tantalu i niobu.

Stopień		(TaNb) C. 80:20	(TaNb) C. 60:40	(TaNb) C. 90:10	(TaNb) C. 70:30
Główna zawartość %	Ta	71 ± 1,5	56 ± 1,3	84,4 ± 1,5	65,6 ± 1,5
	Nb	20,6 ± 1,0	35 ± 1,3	8,85 ± 1,0	26,6 ± 1,2
	TC	7,2 ± 0,5	8,1 ± 0,5	6,75 ± 0,5	7,8 ± 0,5
	FC	＜ 0,15	＜ 0,15	＜ 0,15	＜ 0,15
Zawartość zanieczyszczeń ％ MAX	Współ	0,15	0,15	0,15	0,15
	Si	0,02	0,02	0,01	0,01
	Fe	0,15	0,15	0,15	0,15
	Ca	0,01	0,01	0,01	0,01
	Glin	0,015	0,015	0,015	0,015
	N	0,20	0,20	0,20	0,20
	S	0,03	0,03	0,03	0,03
	O	0,25	0,25	0,25	0,25
	Ti	0,05	0,05	0,05	0,05
Rozmiar FSS (um)		2,50 ± 1,50	2,50 ± 1,50	2,50 ± 1,50	2,50 ± 1,50

2. Proszek w postaci stałego roztworu węglika wolframu, tytanu i tantalu z chromem.

Stopień		YH1CK	YH2CK	YH3CK
Główny zadowolony %	Ti	19,6 ± 0,5	22,6 ± 0,5	25,1 ± 0,5
	Ta	35,5 ± 0,5	27,0 ± 0,5	20,0 ± 0,5
	TC	9,6 ± 0,2	10,2 ± 0,2	10,6 ± 0,2
	FC	＜ 0,40	＜ 0,40	＜ 0,40
	Cr	0,14-0,22	0,16-0,26	0,14-0,25
	W	saldo	saldo	saldo
Nieczystość ％ MAX	Fe	0.10	0.10	0.10
	Na	0,005	0,005	0,005
	K.	0,005	0,005	0,005
	S	0,03	0,03	0,03
	O	0,30	0,30	0,30
	N	0,25	0,25	0,25
Rozmiar FSS (um)		≤1,0	≤1,0	≤1,0

3.Proszek w postaci stałego roztworu węglika wolframu, tytanu i tantalu (niobu).

Stopień		4K29	4K34	4K11	4K10	YS30	4K12
Główny zadowolony %	Ti	29,4 ± 0,5	35,0 ± 0,5	10,4 ± 0,5	32,0 ± 0,5	26,5 ± 0,5	12,0 ± 0,5
	W	36,0 ± 1,0	-	63,0 ± 1,5	45,5 ± 1,5	saldo	saldo
	TC	11,2 ± 0,2	12,0 ± 0,2	7,8 ± 0,3	12,1 ± 0,3	10,8 ± 0,2	7,8 ± 0,4
	FC	＜ 0,30	0,20 ＜	＜ 0,60	-	＜ 0,30	＜ 0,60
	Ta	22,4-23,4	52,5-53,5	17,6-18,6	＜ 0,30	30,7-31,7	24,0-26,0
	Nb	-	-	-	10,0 ± 0,5	-	-
Nieczystość ％ MAX	Fe	0.10	0.10	0.10	0.10	0.10	0,15
	Na	0,005	0,005	0,005	0,005	0,005	0,005
	K.	0,005	0,005	0,005	0,005	0,005	0,005
	S	0,03	0,03	0,03	0,03	0,03	0,03
	O	0,30	0,30	0,30	0,30	0,30	0,30
	N	0,50	0,50	0,50	0,50	0,50	0,50
Rozmiar FSS (um)		2,5 ± 1,0	2,5 ± 1,0	2,5 ± 1,0	2,5 ± 1,0	2,5 ± 1,0	2,5 ± 1,0

4.Proszek w postaci stałego roztworu węglika wolframu i tytanu

Stopień		4K32	4K40	4K24	4K64
Główna substancja chemiczna skład%	Ti	32 ± 0,5	39,5 ± 1,5	24,0 ± 0,5	63,5 ± 1,5
	W	56,0 ± 1,0	47,0 ± 1,5	65,0 ± 1,5	19,5 ± 1,5
	TC	11,2 ± 0,2	12,4 ± 0,3	10,2 ± 0,5	16,5 ± 0,5
	FC	＜ 0,2	＜ 0,5	＜ 0,4	＜ 0,60
Zawartość zanieczyszczeń ％ MAX	Fe	0.10	0.10	0.10	0,1
	Mo	0.10	0.10	0.10	0.10
	Si	0,005	0,005	0,005	0,005
	Współ	0,05	0,05	0,05	0,05
	Na	0,005	0,005	0,005	0,005
	K.	0,005	0,005	0,005	0,005
	Ca	0,01	0,01	0,01	0,01
	S	0,03	0,03	0,03	0,03
	O	0,30	0,30	0,30	0,50
	N	0,50	0,50	0,50	0,50
Skład fazowy		Jednofazowy	Jednofazowy	Jednofazowy	Jednofazowy
Rozmiar FSS (um)		2,5 ± 1,0	2,5 ± 1,0	2,5 ± 1,0	2,5 ± 1,0

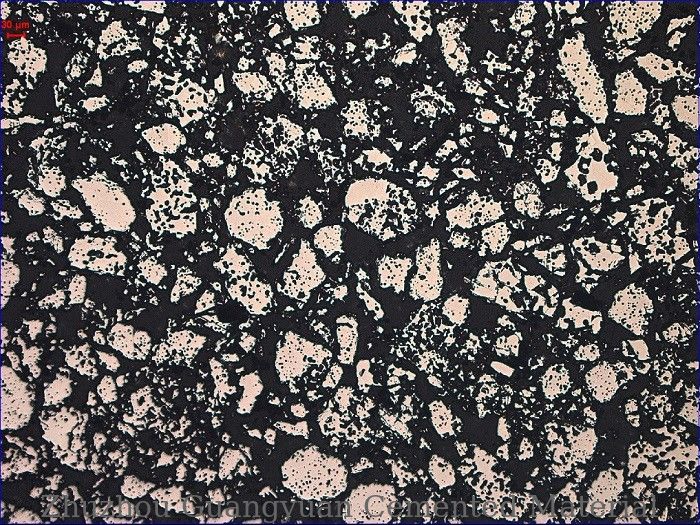

SEM:

Etykietka: Proszek z węglika złożonego, Tungsten-Titanium-Tantal / Nb, dodatek węglika spiekanego, materiał CK.

Podsumować:Węglik wieloskładnikowy jest ważnym surowcem do produkcji węglików spiekanych.Jest to stały roztwór WC rozpuszczalnego w TiC lub WC rozpuszczalnego w TiC-TaC (NbC) w wysokiej temperaturze.Ma dobre właściwości przeciwutleniające.Węgliki wieloskładnikowe zawierające TaC mają dobrą twardość w wysokiej temperaturze i mogą poprawić ciągłą żywotność narzędzia.Dodatek węglika złożonego do węglika spiekanego może nie tylko poprawić właściwości przeciwutleniające węglika spiekanego, ale także polepszyć odporność na zużycie w postaci półksiężyca i guza odłamków noża, co jest ważnym sposobem zmiany właściwości węglika spiekanego.Powszechnie stosowany węglik spiekany przez WC, TiC, TaC i inne składniki dwuskładnikowego lub wielokrotnego roztworu stałego, powszechnie znany jako materiał CK.

Etykietka:

Miejsce pochodzenia:	Zhuzhou, Chiny
Nazwa handlowa:	LING FENG
Orzecznictwo:	ISO9001: 2015

Minimalne zamówienie:	1 kg
Cena:	Negotiable
Szczegóły pakowania:	Stalowy bęben
Czas dostawy:	Do negocjacji
Zasady płatności:	T / T
Możliwość Supply:	200 MT / rok

Wygląd:	Ciemnoszary proszek	Rozmiar Fsss (um):	2,50 ± 1,50 um
Całkowity węgiel:	Do negocjacji	Materiał:	<i>TiC+NbC;</i> <b>TiC + NbC;</b> <i>WC+TiC+TaC+Cr</i> <b>WC + TiC + TaC + Cr</b>
uszczelka:	Stalowy bęben	Stopień:	(TaNb) C 80：20 、 (TaNb) C 60：40 、 (TaNb) C 90：10 、 (TaNb) C 70：30
High Light:	Cementowany związek węglika spiekanego w proszku , materiał CK związek węglika spiekanego , materiał CK związek spiekany węglik stały

	Zhuzhou Guangyuan Cemented Material Co., Ltd
	Strefa przemysłowa Kowloon, hrabstwo Yanling, miasto Zhuzhou, prowincja Hunan
	86--13507977542
	zzgy_123@163.com

CK Material Cemented Compound Carbide Solid Solution Powder

Cementowany związek węglika spiekanego w proszku

materiał CK związek węglika spiekanego

materiał CK związek spiekany węglik stały

Materiał CK Węglik stały

wysokotemperaturowy TiC NbC

proszek TiC Compound Carbide Solid Solution Powder
