Proszek złożony z węglika spiekanego, wolfram-tytan-tantal/Nb, dodatek węglika spiekanego, materiał CK

Materiał: złożony proszek z węglika spiekanego (materiał CK)

1. Proszek stałego roztworu węglika tantalu i niobu.

2.Proszek w postaci stałego roztworu węglika wolframu, tytanu i tantalu z chromem.

3.Proszek stałego roztworu węglika wolframu, tytanu i tantalu (niobu).

4. Proszek stałego roztworu węglika wolframu i tytanu

Wygląd: Ciemnoszary proszek.

Zastosowanie : Do węglika spiekanego, dodatku cerametowego i natryskiwania cieplnego.

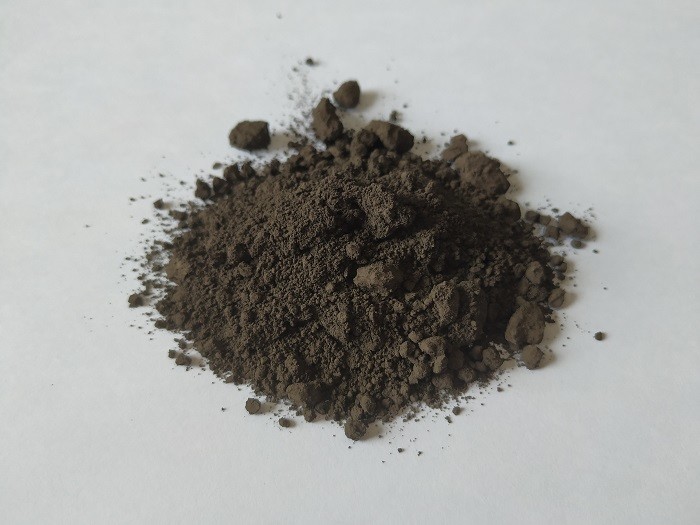

Proszek w postaci stałego roztworu węglika złożonego 0

Proszek w postaci stałego roztworu węglika złożonego 1

Proszek w postaci stałego roztworu węglika złożonego 2

Charakterystyka: Mieszany proszek z węglika spiekanego, który ma wysoką temperaturę topnienia, wysoką twardość, wysoką odporność na zużycie, doskonałą zdolność przeciwwiązania, przeciwutleniania i zużycia i jest szeroko stosowany w obróbce produktów z węglika spiekanego.

Specyfikacja:

1. Proszek stałego roztworu węglika tantalu i niobu.

Stopień		(TaNb)C 80:20	(TaNb)C 60:40	(TaNb)C 90:10	(TaNb)C 70:30
Główna zawartość %	Ta	71±1,5	56±1,3	84,4±1,5	65,6±1,5
	Nb	20,6±1,0	35±1,3	8,85±1,0	26,6±1,2
	TC	7,2 ± 0,5	8,1 ± 0,5	6,75±0,5	7,8±0,5
	FC	＜0.15	＜0.15	＜0.15	＜0.15
Zawartość zanieczyszczeń ％ MAX	Współ	0,15	0,15	0,15	0,15
	Si	0,02	0,02	0,01	0,01
	Fe	0,15	0,15	0,15	0,15
	Ca	0,01	0,01	0,01	0,01
	Glin	0,015	0,015	0,015	0,015
	N	0,20	0,20	0,20	0,20
	S	0,03	0,03	0,03	0,03
	O	0,25	0,25	0,25	0,25
	Ti	0,05	0,05	0,05	0,05
Rozmiar Fsss (um)		2,50±1,50	2,50±1,50	2,50±1,50	2,50±1,50

2. Proszek w postaci stałego roztworu węglika wolframu, tytanu i tantalu z chromem.

Stopień		YH1CK	YH2CK	YH3CK
Główny zawartość %	Ti	19,6±0,5	22,6±0,5	25,1±0,5
	Ta	35,5±0,5	27,0±0,5	20,0±0,5
	TC	9,6±0,2	10,2±0,2	10,6±0,2
	FC	＜0.40	＜0.40	＜0.40
	Cr	0,14-0,22	0,16-0,26	0,14-0,25
	W	saldo	saldo	saldo
Zanieczyszczenia ％ MAX	Fe	0,10	0,10	0,10
	Na	0,005	0,005	0,005
	K	0,005	0,005	0,005
	S	0,03	0,03	0,03
	O	0,30	0,30	0,30
	N	0,25	0,25	0,25
Rozmiar Fsss (um)		≤1,0	≤1,0	≤1,0

3.Proszek stałego roztworu węglika wolframu, tytanu i tantalu (niobu).

Stopień		4K29	4K34	4K11	4K10	YS30	4K12
Główny zawartość %	Ti	29,4±0,5	35,0±0,5	10,4±0,5	32,0±0,5	26,5±0,5	12,0±0,5
	W	36,0±1,0	--	63,0±1,5	45,5±1,5	saldo	saldo
	TC	11,2±0,2	12,0±0,2	7,8±0,3	12,1±0,3	10,8±0,2	7,8±0,4
	FC	＜0.30	＜0.20	＜0,60	--	＜0.30	＜0,60
	Ta	22,4-23,4	52,5-53,5	17,6-18,6	＜0.30	30,7-31,7	24,0-26,0
	Nb	--	--	--	10,0±0,5	--	--
Zanieczyszczenia ％ MAX	Fe	0,10	0,10	0,10	0,10	0,10	0,15
	Na	0,005	0,005	0,005	0,005	0,005	0,005
	K	0,005	0,005	0,005	0,005	0,005	0,005
	S	0,03	0,03	0,03	0,03	0,03	0,03
	O	0,30	0,30	0,30	0,30	0,30	0,30
	N	0,50	0,50	0,50	0,50	0,50	0,50
Rozmiar Fsss (um)		2,5±1,0	2,5±1,0	2,5±1,0	2,5±1,0	2,5±1,0	2,5±1,0

4.Proszek w postaci stałego roztworu węglika wolframu i tytanu

Stopień		4K32	4K40	4K24	4K64
Główna substancja chemiczna skład %	Ti	32±0,5	39,5±1,5	24,0±0,5	63,5±1,5
	W	56,0±1,0	47,0±1,5	65,0±1,5	19,5±1,5
	TC	11,2±0,2	12,4±0,3	10,2 ± 0,5	16,5±0,5
	FC	＜0.2	＜0,5	＜0,4	＜0,60
Zawartość zanieczyszczeń ％ MAX	Fe	0,10	0,10	0,10	0,1
	Mo	0,10	0,10	0,10	0,10
	Si	0,005	0,005	0,005	0,005
	Współ	0,05	0,05	0,05	0,05
	Na	0,005	0,005	0,005	0,005
	K	0,005	0,005	0,005	0,005
	Ca	0,01	0,01	0,01	0,01
	S	0,03	0,03	0,03	0,03
	O	0,30	0,30	0,30	0,50
	N	0,50	0,50	0,50	0,50
Skład fazowy		Jednofazowy	Jednofazowy	Jednofazowy	Jednofazowy
Rozmiar Fsss (um)		2,5±1,0	2,5±1,0	2,5±1,0	2,5±1,0

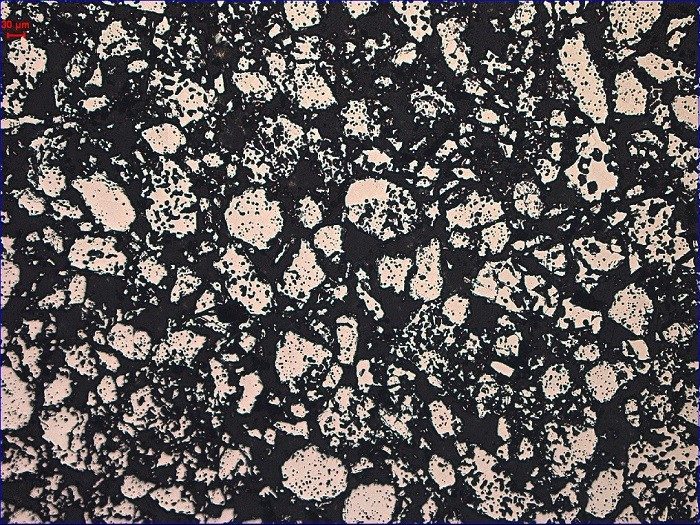

SEM:

Etykietka: Proszek złożony z węglika spiekanego, wolfram-tytan-tantal / Nb, dodatek węglika spiekanego, materiał CK.

Podsumować:Węglik złożony jest ważnym surowcem do produkcji węglika spiekanego.Jest to stały roztwór WC rozpuszczalny w TiC lub WC rozpuszczalny w TiC-TaC (NbC) w wysokiej temperaturze.Ma dobrą zdolność antyoksydacyjną.Węgliki złożone zawierające TaC mają dobrą twardość w wysokiej temperaturze i mogą poprawić ciągłą żywotność narzędzia.Dodatek węglika złożonego do węglika spiekanego może nie tylko poprawić zdolność antyoksydacyjną węglika spiekanego, ale także poprawić odporność na zużycie w postaci sierpa i nowotworu noża, co jest ważnym sposobem zmiany właściwości węglika spiekanego.Powszechnie stosowany związek węglików WC, TiC, TaC i inne składniki binarnego lub wielokrotnego roztworu stałego, powszechnie znany jako materiał CK.

Etykietka:

Miejsce pochodzenia:	Zhuzhou, Chiny
Nazwa handlowa:	LING FENG
Orzecznictwo:	ISO9001: 2015

Minimalne zamówienie:	1 kg
Cena:	Negotiable
Szczegóły pakowania:	Stalowy bęben
Czas dostawy:	Do negocjacji
Zasady płatności:	T / T
Możliwość Supply:	200 MT / rok

Wygląd:	Ciemnoszary proszek	Rozmiar Fsss (um):	2,50 ± 1,50 um
Całkowity węgiel:	Do negocjacji	Materiał:	<i>TiC+NbC;</i> <b>TiC + NbC;</b> <i>WC+TiC+TaC+Cr</i> <b>WC + TiC + TaC + Cr</b>
uszczelka:	Stalowy bęben	Stopień:	(TaNb) C 80：20 、 (TaNb) C 60：40 、 (TaNb) C 90：10 、 (TaNb) C 70：30
High Light:	CK Material Compound Carbide Solid , Tungsten Titanium Tantalum Niobium Carbide Powder , CK Material Compound Carbide Powder

	Zhuzhou Guangyuan Cemented Material Co., Ltd
	Strefa przemysłowa Kowloon, hrabstwo Yanling, miasto Zhuzhou, prowincja Hunan
	86--13507977542
	zzgy_123@163.com

Proszek w postaci stałego roztworu węglika złożonego

CK Material Compound Carbide Solid

Tungsten Titanium Tantalum Niobium Carbide Powder

CK Material Compound Carbide Powder

Materiał CK Węglik stały

wysokotemperaturowy TiC NbC

proszek TiC Compound Carbide Solid Solution Powder
