Dodatki do węglików spiekanych, węglik metalu, inhibitor cząstek w węgliku spiekanym WC-Co, złożony roztwór węglika

Aby skutecznie kontrolować proces spiekania wzrastających ziaren WC, uzyskaj wysoką wytrzymałość i wysoką twardość ultradrobnego węglika spiekanego, używając skaningowej mikroskopii elektronowej (sem), maszyny rozciągającej i twardościomierza Rockwella do badania różnych frakcji masowych i stosunku VC /Cr3C2 i temperatura spiekania na ultradrobnych inhibitorach wzrostu ziarna WC Węglik spiekany WC-Co w mikrostrukturze i właściwościach mechanicznych udarności, w połączeniu z wynikami badań ultradrobnych węglików spiekanych analizuje się w mechanizmie hamowania wzrostu ziarna VC/Cr3C2.Wyniki pokazują, że przy dodaniu odpowiedniej ilości inhibitora wzrostu ziarna VC/Cr3C2 w ultradrobnych węglikach spiekanych o rozkładzie wielkości ziarna WC nie ma oczywistych wad tkackich, stop ma drobną i jednorodną mikrostrukturę oraz doskonałe właściwości mechaniczne.Przy inhibitorze wzrostu ziarna 0,5% (ułamek masowy) 0,2% VC/Cr3C2, 1450℃ preparat spiekania ultradrobnego węglika WC - 12Co wytrzymałość na zginanie 3710 mpa, twardość (HRA) 91,5 VC/Cr3C2 mechanizm dla inhibitorów wzrostu ziarna: VC reakcja główna z WC generuje roztwór stały (W, V) C zgromadzony na granicy faz WC/Co, może zmniejszać granicę rozdziału WC/Co, główny roztwór stały Cr3C2 w fazie wiążącej, prowadzić do rozpuszczalności WC w fazie wiązania Niska.Połączone działanie obu spowalnia proces rozpuszczania i wytrącania WC w fazie wiązania, hamując w ten sposób wzrost ziaren WC w procesie spiekania.

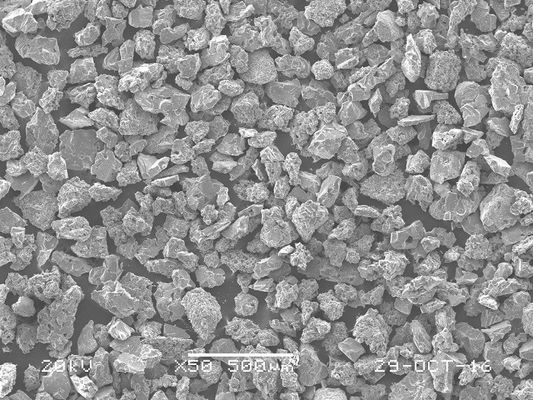

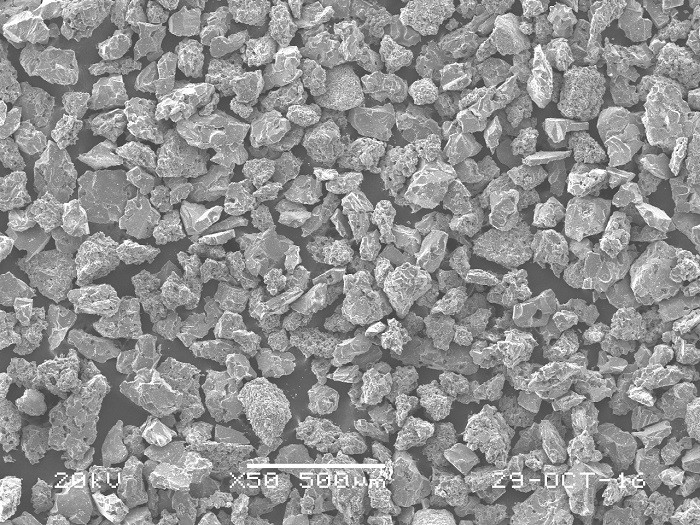

Mamy różne rodzaje węglików metali, w tym węglik tantalu;pprosze (TaC), węglik niobu pprosze (NbC), węglik tytanupprosze (TiC), węglik chromupprosze (Cr3C2), węglik wanadupprosze (VC), węglik molibdenu pprosze ( MO ) , i węglika złożonego stałe rozwiązaniec, toProszek stałego roztworu węglika tantalu i niobu ( Ta + Nb Węglik),Proszek z węglika wolframu, tytanu i tantalu z chromem (W+Ti+Ta)Węglik + Cr),Proszek stałego roztworu węglika wolframu, tytanu i tantalu (niobu) (Węglik W+Ti+Ta/Nb + Cr),Proszek stałego roztworu węglika wolframu i tytanu (węglik W+Ti).

1. Proszek z węglika tantalu

Stopień		FTaC-1	FTaC-2
Główna zawartość %	Ta(Nb)C	＞99,5	＞99,5
	TC	＞6,20	＞6,20
	FC	＜0.15	＜0.15
Zawartość zanieczyszczeń % MAX	Nb	0,15	0,15
	Fe	0,08	0,08
	Si	0,015	0,015
	O	0,40	0,20
	N	0,05	0,05
	Na	0,015	0,015
	Ca	0,015	0,015
Fsss (um)		≤1,0	1,5±0,5

2. Proszek węglika niobu

Stopień		FNbC-1	FNbC-2	NbC-C-3
Zawartość zanieczyszczeń % MAX	TC	11,0±0,5	11,0±0,5	11,0±0,5
	FC	0,20	0,20	0,10
	O	0,80	0,30	0,10
	N	0,15	0,15	0,15
	Ta	0,25	0,25	0,25
	Ti	0,02	0,02	0,02
	Si	0,01	0,01	0,01
	Fe	0,15	0,15	0,40
	Ca	0,01	0,01	0,01
Fsss (um)		1,20±0,30	3.0±1.0	--
Rozmiar sita NbC-C-3 (siatka)	-60/+325,-100/+200, -200/+325, -325 (może być negocjat

3.Proszek w postaci stałego roztworu węglika tantalu i niobu.

Stopień		(TaNb)C 80:20	(TaNb)C 60:40	(TaNb)C 90:10	(TaNb)C 70:30
Główna zawartość %	Ta	71±1,5	56±1,3	84,4±1,5	65,6±1,5
	Nb	20,6±1,0	35±1,3	8,85±1,0	26,6±1,2
	TC	7,2 ± 0,5	8,1 ± 0,5	6,75±0,5	7,8±0,5
	FC	＜0.15	＜0.15	＜0.15	＜0.15
Zawartość zanieczyszczeń ％ MAX	Współ	0,15	0,15	0,15	0,15
	Si	0,02	0,02	0,01	0,01
	Fe	0,15	0,15	0,15	0,15
	Ca	0,01	0,01	0,01	0,01
	Glin	0,015	0,015	0,015	0,015
	N	0,20	0,20	0,20	0,20
	S	0,03	0,03	0,03	0,03
	O	0,25	0,25	0,25	0,25
	Ti	0,05	0,05	0,05	0,05
Rozmiar Fsss (um)		2,50±1,50	2,50±1,50	2,50±1,50	2,50±1,50

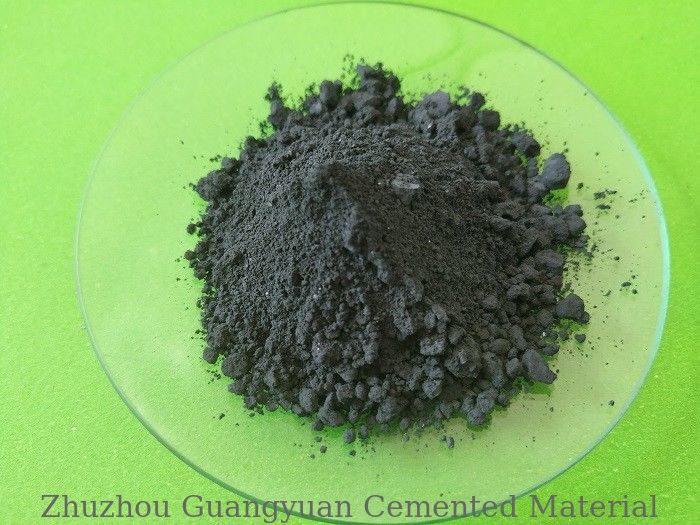

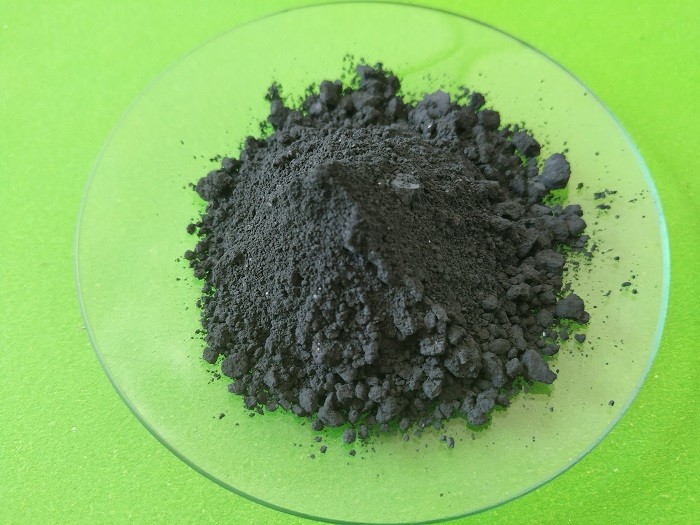

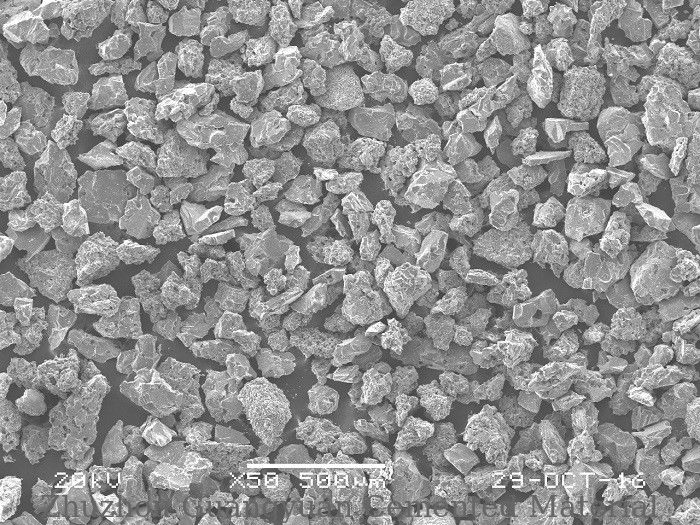

Proszek z węglika spiekanego WC-Co 2

4. Proszek w postaci stałego roztworu węglika wolframu, tytanu i tantalu z chromem.

Stopień		YH1CK	YH2CK	YH3CK
Główny zawartość %	Ti	19,6±0,5	22,6±0,5	25,1±0,5
	Ta	35,5±0,5	27,0±0,5	20,0±0,5
	TC	9,6±0,2	10,2±0,2	10,6±0,2
	FC	＜0.40	＜0.40	＜0.40
	Cr	0,14-0,22	0,16-0,26	0,14-0,25
	W	saldo	saldo	saldo
Zanieczyszczenia ％ MAX	Fe	0,10	0,10	0,10
	Na	0,005	0,005	0,005
	K	0,005	0,005	0,005
	S	0,03	0,03	0,03
	O	0,30	0,30	0,30
	N	0,25	0,25	0,25
Rozmiar Fsss (um)		≤1,0	≤1,0	≤1,0

5.Proszek stałego roztworu węglika wolframu, tytanu i tantalu (niobu).

Stopień		4K29	4K34	4K11	4K10	YS30	4K12
Główny zawartość %	Ti	29,4±0,5	35,0±0,5	10,4±0,5	32,0±0,5	26,5±0,5	12,0±0,5
	W	36,0±1,0	--	63,0±1,5	45,5±1,5	saldo	saldo
	TC	11,2±0,2	12,0±0,2	7,8±0,3	12,1±0,3	10,8±0,2	7,8±0,4
	FC	＜0.30	＜0.20	＜0,60	--	＜0.30	＜0,60
	Ta	22,4-23,4	52,5-53,5	17,6-18,6	＜0.30	30,7-31,7	24,0-26,0
	Nb	--	--	--	10,0±0,5	--	--
Zanieczyszczenia ％ MAX	Fe	0,10	0,10	0,10	0,10	0,10	0,15
	Na	0,005	0,005	0,005	0,005	0,005	0,005
	K	0,005	0,005	0,005	0,005	0,005	0,005
	S	0,03	0,03	0,03	0,03	0,03	0,03
	O	0,30	0,30	0,30	0,30	0,30	0,30
	N	0,50	0,50	0,50	0,50	0,50	0,50
Rozmiar Fsss (um)		2,5±1,0	2,5±1,0	2,5±1,0	2,5±1,0	2,5±1,0	2,5±1,0

6. Proszek w postaci stałego roztworu węglika wolframu i tytanu

Stopień		4K32	4K40	4K24	4K64
Główna substancja chemiczna skład %	Ti	32±0,5	39,5±1,5	24,0±0,5	63,5±1,5
	W	56,0±1,0	47,0±1,5	65,0±1,5	19,5±1,5
	TC	11,2±0,2	12,4±0,3	10,2 ± 0,5	16,5±0,5
	FC	＜0.2	＜0,5	＜0,4	＜0,60
Zawartość zanieczyszczeń ％ MAX	Fe	0,10	0,10	0,10	0,1
	Mo	0,10	0,10	0,10	0,10
	Si	0,005	0,005	0,005	0,005
	Współ	0,05	0,05	0,05	0,05
	Na	0,005	0,005	0,005	0,005
	K	0,005	0,005	0,005	0,005
	Ca	0,01	0,01	0,01	0,01
	S	0,03	0,03	0,03	0,03
	O	0,30	0,30	0,30	0,50
	N	0,50	0,50	0,50	0,50
Skład fazowy		Jednofazowy	Jednofazowy	Jednofazowy	Jednofazowy
Rozmiar Fsss (um)		2,5±1,0	2,5±1,0	2,5±1,0	2,5±1,0

7. Proszek węglika wanadu

Stopień		FVC-1	FVC-2	FVC-3	VC-C-4
Zawartość zanieczyszczeń % MAX	TC	＞16.8	＞16.8	＞16.8	＞16.8
	FC	＜1.0	＜1.0	＜1.0	＜0.80
	O	＜1,20	＜0,50	＜0.30	＜0.30
	N	0,30	0,40	0,40	0,40
	Fe	0,15	0,15	0,15	0,40
	Ca	0,05	0,05	0,05	0,05
	Glin	0,02	0,02	0,02	0,02
	Si	0,05	0,05	0,05	0,20
	Na	0,01	0,01	0,01	0,01
Rozmiar Fsss (um)		1,0±0,20	1,5±0,5	3.0±1.0	--
Rozmiar sita VC-C-4 (oczka)		-60/+325,-100/+200, -200/+325, -325 (Do negocjacji)

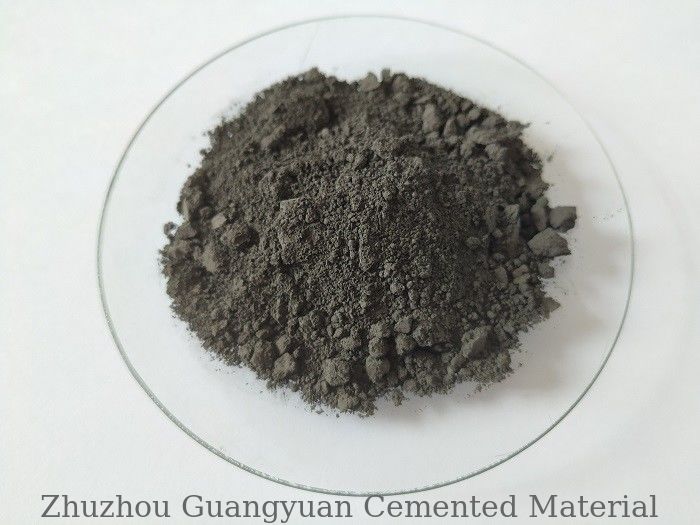

Proszek z węglika spiekanego WC-Co 6

8. Proszek z azotku węglika tytanu

Stopień

TiCN(3:7)

TiCN(4:6)

TiCN (5:5)

TiCN (6:4)

TiCN (7:3)

Zawartość zanieczyszczeń% MAX

6,9±0,3

8,5±0,8

10,0±0,5

11,8±0,8

13,5±0,5

＜0.3

＜0.2

＜0.3

＜0.2

＜0.3

＜0.2

＜0.3

13,0-14,0

12,0-13,5

10,8-11,8

8,5-9,8

6,8-7,8

＜1.0

＜0.8

＜0.3

＜1.0

＜0.8

＜0.3

＜1.0

＜0.8

＜0.3

＜1.0

＜0.8

＜0.3

＜1.0

＜0.8

＜0.3

0,2

Rozmiar Fsss (um)

＜1.0

1,5±0,5

3.0±1.0

＜1.0

1,5±0,5

3.0±1.0

＜1.0

1,5±0,5

3.0±1.0

＜1.0

1,5±0,5

3.0±1.0

＜1.0

1,5±0,5

3.0±1.0

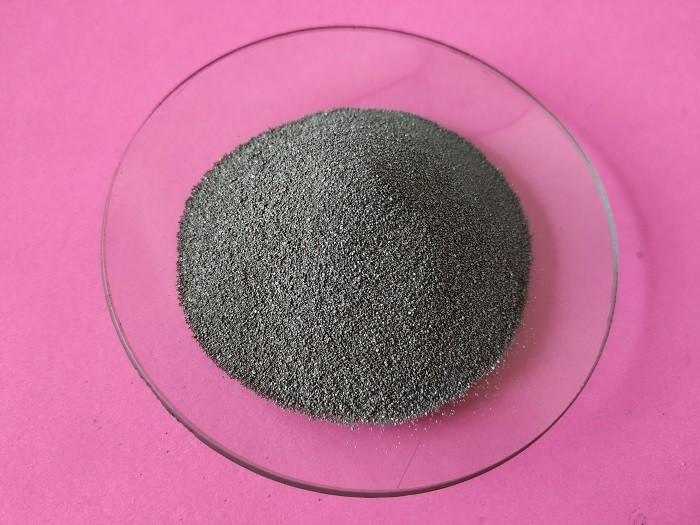

Proszek z węglika spiekanego WC-Co 7

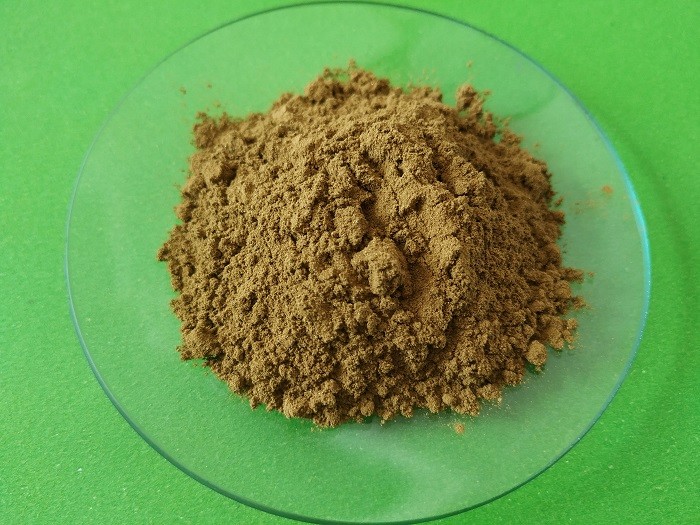

9. Proszek azotku tytanu

Stopień		FTiN-1	FTiN-2	FTiN-3
Zawartość zanieczyszczeń% MAX	TC	＜0.80	＜0.80	＜0.80
	N	＞20,5	＞20,5	＞20,5
	O	＜1.0	＜0.8	＜0,5
	Fe	＜0.20	＜0.20	＜0.20
Rozmiar Fsss (um)		＜1.0	1,5±0,5	3.0±1.0

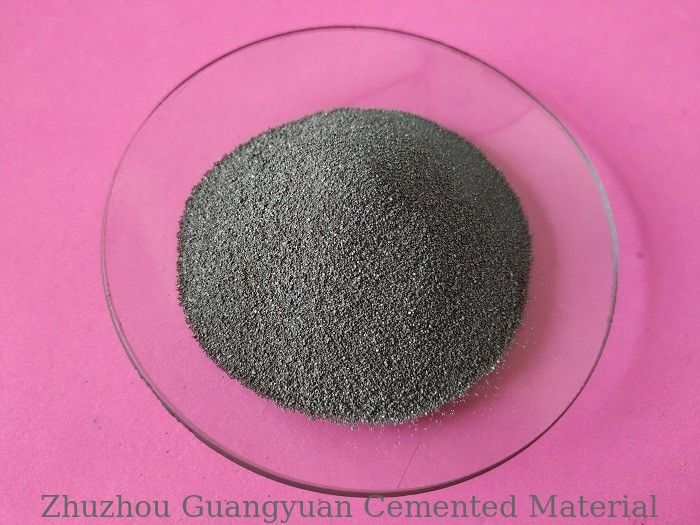

Proszek z węglika spiekanego WC-Co 8

10. Proszek węglika chromu

Stopień		FCr3C2-1	FCr3C2-2	FCr3C2-3	Cr3C2-C-4
Zawartość zanieczyszczeń % MAX	TC	＞12,8	＞12,8	＞12,8	＞12,8
	FC	＜0.30	＜0.35	＜0.35	＜0.30
	O	＜2.0	＜0.80	＜0.35	＜0.35
	N	0,1	0,1	0,1	0,1
	Fe	0,15	0,15	0,15	0,4
	Ca	0,02	0,02	0,02	0,1
	Si	0,05	0,05	0,05	0,1
	Mo	0,05	0,05	0,05	0,05
Rozmiar Fsss (um)		＜1.0	1,5±0,50	3.0±1.0	--
Rozmiar sita Cr3C2-C-4(mes)		-60/+325,-100/+200, -200/+325, -325 (Do negocjacji)

Proszek z węglika spiekanego WC-Co 9

11. Proszek z węglika tytanu

Stopień		FTiC-1	FTiC-2	FTiC-3	TiC-C-4
Zawartość zanieczyszczeń %	TC	＞19,0	＞19,0	＞18.8	＞18.8
	FC	＜0,50	＜0,50	＜0,50	＜0,50
	O	1.2	0,8	0,6	0,3
	N	0,6	0,6	0,6	0,6
	Fe	0,2	0,15	0,15	0,4
	Si	0,02	0,02	0,02	0,02
	Ca	0,02	0,02	0,02	0,02
Rozmiar Fsss (um)		＜1.0	1,5±0,50	3.0±1.0	--
Rozmiar sita TiC-C-4 (oczko)	-60/+325,-100/+200, -200/+325, -325 (Do negocjacji)

Proszek z węglika spiekanego WC-Co 10

12. Proszek z węglika molibdenu

Stopień			FMo2C-1	FMo2C-2	Mo2C-C-3
Zawartość zanieczyszczeń%	TC		＞5,80	＞5,80	＞5,80
	FC		＜0.20	＜0.20	＜0.20
	O		0,5	0,3	0,2
	Fe		0,2	0,2	0,4
Rozmiar Fsss (um)			1,5±0,5	3.0±1.0	--
Rozmiar sita Mo2C-C-3 (oczko)		-60/+325,-100/+200, -200/+325, -325 (Do negocjacji)

Proszek z węglika spiekanego WC-Co 11

Etykietka:

Miejsce pochodzenia:	Zhuzhou, Chiny
Nazwa handlowa:	LING FENG
Orzecznictwo:	ISO9001: 2015

Minimalne zamówienie:	1 kg
Cena:	Negotiable
Szczegóły pakowania:	Stalowy bęben
Czas dostawy:	Do negocjacji
Zasady płatności:	Do negocjacji
Możliwość Supply:	200 MT / rok

Materiał:	Dodatki z węglików spiekanych	Funkcjonować:	Kontroluj proces spiekania ziaren WC, które rosną, uzyskują wysoką wytrzymałość i dużą twardość.
Typ materiału:	Proszek węglika metalu, proszek z roztworu węglika złożonego	Wygląd:	Proszek
uszczelka:	Bęben Streel	Podanie:	Narzędzia tnące, ceramika metalowa itp.
High Light:	Stały węglik spiekany WC-Co , stały roztwór węglika spiekanego inhibitora , stały węglik spiekanego związku spiekanego WC-Co

	Zhuzhou Guangyuan Cemented Material Co., Ltd
	Strefa przemysłowa Kowloon, hrabstwo Yanling, miasto Zhuzhou, prowincja Hunan
	86--13507977542
	zzgy_123@163.com

Proszek z węglika spiekanego WC-Co

Stały węglik spiekany WC-Co

stały roztwór węglika spiekanego inhibitora

stały węglik spiekanego związku spiekanego WC-Co

Proszek z węglika spiekanego ISO9001

proszek azotku węglika tytanu TiCN

proszek węglika niobu NbC
